UV Hibrit Baskı Makineleri

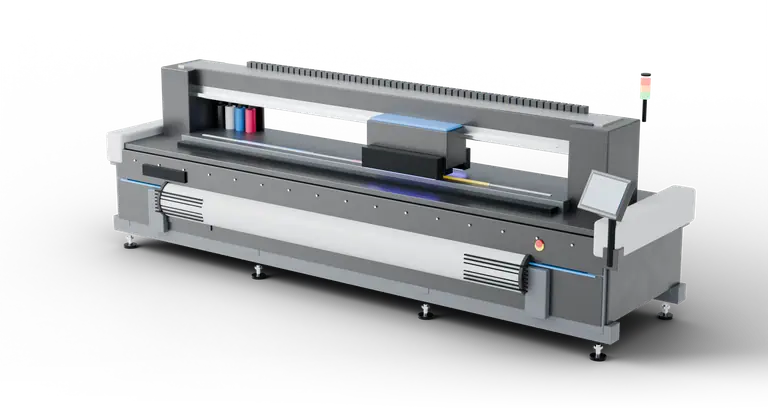

Maven MH-3200 R12
3,2 metrede endüstriyel hız, tek şasede rulo ve levha
- Baskı Genişliği
- 3200 mm
- Baskı Kafası
- Ricoh Gen6 (5 pl)
- Baskı Hızı
- 92–111 m²/sa @4
- Renk Skalası
- CMYK · Lc · Lm · W
Fiyat için teklif alın
01 — ÖZET
MH-3200 R12, 3,2 metre genişlikte rulo ve 30 mm'ye kadar levha basan endüstriyel hibrit sistemdir. İki ile yirmi arasında yapılandırılabilen Ricoh Gen6 dizilimi dört geçişte 92–111 m²/sa verir; sekiz geçişte 41–49 m²/sa'da kalır ama bant izi tamamen kaybolur. Kanal başına 5 litrelik toplu besleme, uzun cephe işlerinde vardiya ortasında mürekkep değiştirmeyi bitirir. Ağır hizmet rulo grubu opsiyonu 2 tona kadar bobin taşır. 15 kW, 70 A trifaze besleme şarttır.
DualCure LED Köprü
Su soğutmalı 395 nm lambalar arabanın her iki yanındadır; kürleme gidiş ve dönüşte aynı dozu verir. Hava soğutmalı lambaların aksine lamba sıcaklığı vardiya boyunca sabit kalır — 24 saat çalışan hatlarda LED ömrünü belirleyen tek değişken budur.
TensionLock Rulo Gergi
Açma ve sarma motorları gergi sensöründen geri besleme alır. İki tonluk bir bobinde çap düştükçe gerginlik sabit tutulur; 3,2 metre genişlikte kenar dalgalanması, kafa temasının en yaygın sebebidir.
MavenFlow Beyaz Sirkülasyon
Beyaz mürekkep, makine kapalıyken bile kanal içinde dolaşır. 5 litrelik tanklarda çökelme riski küçük şişelere göre çok daha yüksektir; sirkülasyon bu makinede opsiyon değil, çalışma şartıdır.
AutoGap Yükseklik Sensörü
Malzeme yüksekliği 0–30 mm arasında otomatik ölçülür ve kafa yüksekliği buna göre ayarlanır. Kafa çarpışma sensörü temas anında arabayı durdurur.
02 — TEKNİK VERİLER
Teknik Özellikler
| Mod | Geçiş | Hız |
|---|---|---|
| Üretim | 4 | 92–111 m²/sa |
| Kalite | 6 | 61–74 m²/sa |
| Yüksek kalite | 8 | 41–49 m²/sa |
| Baskı | |
|---|---|
| Baskı Genişliği | 3200 mm |
| Maks. Malzeme Genişliği | 3300 mm |
| Baskı Yüksekliği | 30 mm — rijit levha modunda |
| Malzeme Kalınlığı | 1 mm — rulo modunda |
| Maks. Rulo Ağırlığı | 1.000–2.000 kg — ağır hizmet rulo grubu opsiyonu ile |
| Baskı Çözünürlüğü | 726 · 1200 · 2400 dpi |
| Damla Hacmi | 5–15 pL |
| Kafa & Mürekkep | |
| Baskı Kafası | Ricoh Gen6 (5 pl) |
| Kafa Sayısı | 2–20 adet |
| Renk Skalası | CMYK · Lc · Lm · W |
| Mürekkep Tipi | UV LED |
| Mürekkep Besleme | 5 L toplu besleme, degazörlü; beyaz kanalda sürekli sirkülasyon |
| Boya Kapasitesi | 5.000 ml |
| Boya Tüketimi | 10–30 ml/m2 |
| Beyaz Mürekkep Sirkülasyonu | var |
| Mekanik | |
| Tabla | Vakumlu besleme köprüsü, 4 bölge |
| Vakum Bölgesi | 4 bölge |
| Malzeme Besleme Sistemi | Rulodan ruloya açma-sarma + rijit levha giriş-çıkış konveyörü |
| Sarma Sistemi | Gergi sensörlü motorlu sarma, 3 inç göbek |
| Kurutma / Kürleme | Su soğutmalı LED-UV, 395 nm, araba iki yanında |
| Yükseklik Sensörü | Otomatik malzeme yüksekliği ölçümü, 0–30 mm |
| Kafa Çarpışma Sensörü | Kafa çarpışma sensörü, otomatik duruş |
| Kafa Koruma / Cap Sistemi | Otomatik kafa koruma ve nemlendirme istasyonu |
| Kafa Temizleme | Otomatik püskürtme + programlı silme çevrimi |
| Elektrik & Ortam | |
| Güç Kaynağı | AC 220 V, 50/60 Hz, 3 faz |
| Güç Tüketimi | 15 kW |
| Akım | 70 A |
| Basınçlı Hava | 6 bar, 250 L/dk |
| Çalışma Ortamı | 20–28 °C / %40–60 BN |
| Sıcaklık Değişim Limiti | 10 °C/sa |
| Yazılım & Bağlantı | |
| RIP Yazılımı | ONYX · Caldera · SAi Flexi · Photoprint |
| Desteklenen Formatlar | PDF · TIFF · EPS · PS · JPEG |
| Bağlantı | Gigabit Ethernet |
| Fiziksel | |
| Makine Ölçüleri | 5950 × 1700 × 1600 mm |
| Ağırlık | 2.985 kg |
| Gerekli Alan | 34 m2 |
Uygulanabilir Malzemeler
- Folyo
- Branda
- Mesh
- Duvar Kağıdı
- Kanvas
- Dekota
- PVC
- Pleksi
- Alüminyum Kompozit
- Fotoblok
03 — KURULUM
Kurulum Gereksinimleri
Bu bilgileri satıştan önce yayınlıyoruz. Makinenin kapıdan girmemesi ya da elektriğin yetmemesi, öğrenilecek en pahalı sürprizdir.
- Elektrik
- Trifaze (380 V)
- Gerekli alan
- 34 m²
- Tavan yüksekliği
- 3,2 m
- Paket ölçüsü
- 6250 × 1900 × 1850 mm
- Havalandırma
- Gerekmez
- Basınçlı hava
- 6 bar, 250 L/dk
Fiyata dahil değildir
- Nakliye ve sigorta
- Vinç veya ağır forklift ile indirme
- Elektrik altyapısı ve 70 A trifaze pano
- Basınçlı hava hattı ve kurutuculu kompresör
- Ağır rulo kaldırma ekipmanı
- Sarf başlangıç seti
04 — SORULAR
Sıkça Sorulan Sorular
MH-3200 R12 hangi ölçekteki atölye için doğru makine?
Günlük 100 m²'nin üzerinde geniş format üreten, cephe giydirme, mesh, germe branda ve büyük panel işi alan atölyeler için. Bu hacmin altındaysanız makine vardiyanın çoğunu boş geçirir; 1,8 metrelik MH-1800 U4 hem yatırımı hem de metrekare maliyetini düşürür.
92–111 m²/sa aralığı neye göre değişiyor?
Kafa sayısına. Alt uç iki kafalı, üst uç yirmi kafalı konfigürasyondur ve aradaki fark doğrusal değildir. Konica KM1024i seçerseniz dört geçişte 116–141 m²/sa'ya çıkarsınız, ancak sekiz geçişte iki kafa ailesi de 41–49 m²/sa bandında buluşur. Yani hız avantajı yalnız kaba modlarda gerçek.
Trifaze elektrik ve basınçlı hava şart mı?
İkisi de şart. Makine 220 V 3 faz, 70 A ister; kablo kesiti ve kaçak akım koruması kurulum öncesi sizin tarafınızdadır. Basınçlı hava 6 bar, 250 L/dk ve kurutuculu olmalıdır — hattaki nem doğrudan mürekkep sistemine gider.
Ağır hizmet rulo opsiyonu gerçekten gerekli mi?
Yalnızca 1 tonun üzerinde bobinle çalışıyorsanız. Bu opsiyon makineyi pahalılaştırmakla kalmaz; atölyeye vinç veya makaslı rulo kaldırıcı, zemine de o yükü taşıyacak beton gerektirir. Standart bobinlerle çalışıyorsanız almayın.
Kafa sayısını sonradan artırabilir miyim?
Evet, şasi yirmi kafaya kadar hazırdır ve 8 kafalı bir makineyi 12 kafaya çıkarmak yerinde yapılan bir yükseltmedir. Yükseltme sonrası renk profillerinin sıfırdan çıkarılması gerekir; eski profillerle devam etmek yükseltmenin kazandırdığı hızı renk tutarsızlığı olarak geri alır.
Levha basma yeteneği flatbed'in yerini tutar mı?
Hayır. 30 mm'ye kadar levha geçer ama makine levhayı konveyör üzerinde taşır, tam vakumlu tablada tutmaz. Eğilmiş levha, ağır malzeme ve kılavuz pimle tekrar eden çoklu dizim işleri için MF-3220 K12 doğru makinedir.
