QuadArray Kafa Dizilimi
Dört Epson i3200-A1 kafa, beyaz iki kafaya paylaştırılacak şekilde dizilir. Beyazın tek kafada toplandığı iki kafalı makinelerde alt katman hızı yarıya düşer; burada renk ve beyaz aynı geçişte tamamlanır.
1 / 1
%0
DTF Baskı Sistemleri

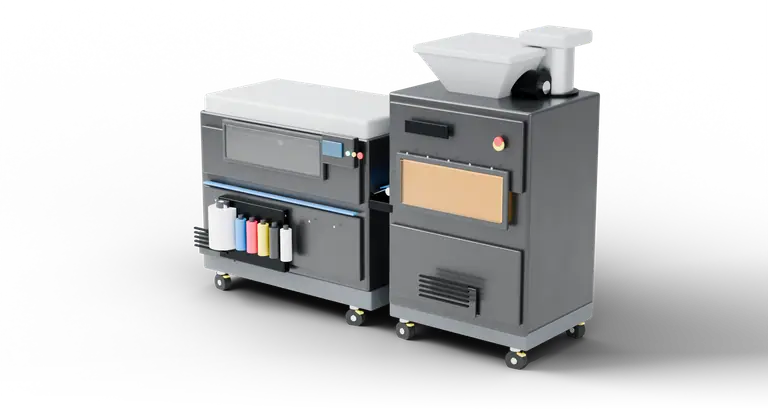

Maven MD-600 A4
Baskıdan fırına tek hat, vardiya boyunca aynı transfer kalitesi
- Baskı Genişliği
- 620 mm
- Baskı Kafası
- 4 × Epson i3200-A1
- Baskı Hızı
- 12 m²/sa @4
- Renk Skalası
- CMYK · W
Fiyat için teklif alın
01 — ÖZET
MD-600 A4, baskı, toz serpme ve fırını tek hatta toplayan 60 cm'lik bir DTF sistemidir. Dört adet Epson i3200-A1 kafa, 4 geçişte 12 m²/sa film çıkarır; 6 geçişte 8, 8 geçişte 6 m²/sa. Beyaz kanal sürekli sirkülasyondadır. Dikey toz serpme ünitesi fazla tozu geri kazanır, entegre duman filtresi fırın çıkışını atölye havasından ayırır. Rulodan ruloya çalışır; vardiya boyunca operatör müdahalesi film değişimiyle sınırlıdır. Sistem 220 V tek fazla çalışır, ancak fırın hattı için ayrı 20 A besleme ister.
MavenFlow Beyaz Sirkülasyon
Beyaz mürekkep, makine kapalıyken bile kanal içinde dolaşır. DTF beyazı pigment yükü en yüksek mürekkeptir; çökeldiğinde önce nozül kaybı, sonra damper ve kafa değişimi olarak geri döner.
PowderLine Dikey Serpme
Toz, filme dikey hatta serpilir; fazlası elenip hazneye geri döner. Yatay serpme ünitelerinde film kenarında biriken toz, transferde görünen sert kenar izinin en yaygın sebebidir.
CleanCure Duman Filtresi
Fırın çıkışı filtreden geçirilir ve dış atım kanalına verilir. Filtre kartuşu sarf malzemedir; üç vardiya çalışan bir atölyede ortalama dört ayda bir değişir.
TensionTrack Gergi Kontrolü
Besleme ve sarma milleri gergiyi sabit tutar. PET film ısındığında uzar; gergi sabit değilse renk ile beyaz katman arasında kayma olur ve transferde beyaz kenar taşar.
02 — TEKNİK VERİLER
Teknik Özellikler
| Mod | Geçiş | Hız |
|---|---|---|
| Üretim | 4 | 12 m²/sa |
| Kalite | 6 | 8 m²/sa |
| Yüksek kalite | 8 | 6 m²/sa |
| Baskı | |
|---|---|
| Baskı Genişliği | 620 mm |
| Maks. Malzeme Genişliği | 650 mm |
| Baskı Çözünürlüğü | 720 × 1200 · 720 × 2400 dpi |
| Damla Hacmi | 2,5 pL — en küçük damla; VSDT değişken damla teknolojisi |
| Kafa & Mürekkep | |
| Baskı Kafası | 4 × Epson i3200-A1 |
| Kafa Sayısı | 4 adet |
| Renk Skalası | CMYK · W |
| Mürekkep Tipi | DTF pigment (su bazlı) |
| Mürekkep Besleme | 2 L toplu besleme, beyaz kanal sürekli sirkülasyonlu |
| Boya Kapasitesi | 2.000 ml |
| Beyaz Mürekkep Sirkülasyonu | var |
| Mekanik | |
| Malzeme Besleme Sistemi | Motorlu film besleme, gergi kollu |
| Sarma Sistemi | Fırın çıkışında otomatik sarma |
| Isıtıcı Sistemi | Ön ve platen ısıtıcı, film kabarmasını önler |
| Kurutma / Kürleme | Dikey toz serpme + eritme fırını, 2000–5200 W |
| Kafa Koruma / Cap Sistemi | Otomatik kafa koruma ve nemlendirme istasyonu |
| Kafa Temizleme | Otomatik püskürtme + nozzle kontrol baskısı |
| Elektrik & Ortam | |
| Güç Kaynağı | AC 220 V ±%10, 50/60 Hz, tek faz — yazıcı ve toz serpme ünitesi ayrı hatlardan |
| Güç Tüketimi | 3,2–6,4 kW — yazıcı ve toz serpme ünitesi toplamı; fırın rejime girerken üst bant |
| Akım | 20 A — toz serpme ünitesi hattı; yazıcı kendi 16 A hattından beslenir |
| Çalışma Ortamı | 20–35 °C / %40–60 BN |
| Havalandırma | Zorunlu — entegre duman filtresi ve dış atım bağlantısı |
| Yazılım & Bağlantı | |
| RIP Yazılımı | Maintop 6.1 · PhotoPRINT · PrintFactory |
| Desteklenen Formatlar | PDF · TIFF · EPS · PS · JPEG |
| Bağlantı | Gigabit Ethernet (RJ45) |
| Fiziksel | |
| Makine Ölçüleri | 1160 × 610 × 500 mm (yazıcı gövdesi) |
| Gerekli Alan | 9 m2 |
Uygulanabilir Malzemeler
- PET Film
- Tekstil
- Deri
03 — KURULUM
Kurulum Gereksinimleri
Bu bilgileri satıştan önce yayınlıyoruz. Makinenin kapıdan girmemesi ya da elektriğin yetmemesi, öğrenilecek en pahalı sürprizdir.
- Elektrik
- Monofaze (220 V)
- Gerekli alan
- 9 m²
- Tavan yüksekliği
- 2,6 m
- Paket ölçüsü
- 1800 × 1200 × 1050 mm
- Havalandırma
- Zorunlu
Fiyata dahil değildir
- Nakliye ve sigorta
- Transpalet veya forklift ile indirme
- Elektrik altyapısı ve toz serpme ünitesi için ayrı 20 A hat
- Fırın çıkışının dış atım kanalı ve baca bağlantısı
- Sarf başlangıç seti (mürekkep, PU toz, PET film)
04 — SORULAR
Sıkça Sorulan Sorular
MD-600 A4 hangi işler için doğru makine?
Günde 200–800 arası transfer çıkaran, karışık ve küçük adetli tekstil işi yapan atölyeler için. Günde 100 transferin altındaysanız 30 cm'lik bir sistem daha doğru; tek desenden binlerce adet basıyorsanız serigrafi hâlâ daha ucuz. DTF, adet başına maliyeti değil kurulum süresini sıfırlayan bir teknolojidir.
Yazıcıyı toz serpme ünitesi olmadan alabilir miyim?
Hayır. Toz serpme ve eritme olmadan basılan film transfer edilemez; yazıcı tek başına yarım makinedir. Ünite ayrı bir SKU olarak değil, sistemin parçası olarak fiyatlandırılır ve birlikte kurulur.
Havalandırma şart mı?
Evet. Entegre duman filtresi kokuyu azaltır ama dış atımın yerini tutmaz; fırın çıkışı mutlaka dışarı verilmelidir. Kanal ve baca işi size aittir, kurulum öncesi keşifte birlikte planlıyoruz. Penceresi olmayan bir bodrumda bu sistemi kurmayın.
Beyaz mürekkebi ne kadar sürede tüketmeliyim?
DTF beyazının raf ömrü açılmamış hâlde 6 aydır — renklerin yarısı. Aylık tüketiminizin en fazla iki katı kadar stok tutun. Makine hafta sonu kapalı kalacaksa sirkülasyonu açık bırakın; kapalı bir sistemde beyaz iki günde çökmeye başlar.
12 m²/sa gerçek üretim hızı mı?
Bu, film tarafındaki 4 geçiş hızıdır. Gerçek hat hızını fırın ve toz eritme belirler; kalın toz ve yüksek kaplama oranında hat 8–9 m²/sa'ya iner. Ayrıca her işte beyaz alt katman basıldığını unutmayın — DTF'de beyazsız iş yoktur.
Toz serpme ünitesini nasıl yerleştirmeliyim?
Ünite yaklaşık 70 kg ve 1652 × 1066 × 902 mm; iki kişi kaldıramaz, transpalet gerekir. Yazıcı ile arasında film hattı düz kalmalı, bu yüzden ikisi aynı hizada ve aynı zemin kotunda durmalıdır. Toplam 9 m² alan ve arkada 60 cm servis boşluğu planlayın.
